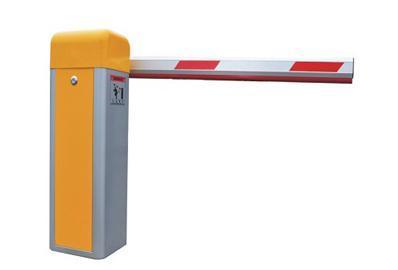

道閘的安裝以及安裝過程中的注意事項
道閘的安裝
（1）線路預埋
按客戶要求機箱位置定好，需澆筑混凝土基座事先完成（基座尺寸大小要比道閘底部外形尺寸大小多出約100-150mm）機箱固定位置心點控制室或崗亭之間預埋或開挖電纜線溝，埋放線管穿入設備所用3X1.5平方毫米電源線和4X0.5平方毫米控制線確定無誤回填混凝土
�。�2）固定機箱
機箱放固定位置，打開機箱門松脫固定帽子蝶形螺母（機箱門和帽子小心安放避免表面刮傷）機箱底板螺釘孔心和機箱底座邊緣做上記號移開道閘做好記號螺釘孔上用鉆頭垂直打孔（鉆頭大小要與隨設備配帶膨脹螺栓相匹配）深度要符合膨脹螺釘長度要求機箱移至原位打入膨脹螺釘并緊固固定牢固。
�。�3）閘桿安裝
道閘機箱固定牢固便閘桿安裝桿把位置用配備螺釘擰緊并確定閘桿傾斜需安裝叉桿調試好垂直水平狀態用手閘桿搖水平位置確定閘桿端部叉桿安裝位置并用螺絲叉桿固定牢固（無叉桿情況無需安裝）
�。�4）外圍設備安裝
道閘安裝牢固并且調試完畢根據客戶需要按道閘控制板接線圖接好機箱線路和相關外圍設備控制線路并進行相關調試。
以上就是道閘安裝的主要過程，但是在道閘安裝過程中還有很多地方要注意，下面就是道閘安裝過程中的注意事項。
道閘安裝的注意事項
1.接線時一定要按接線圖操作。接好線后先測試地感是否正常，地感紅燈閃爍時用一鐵板放于線圈上方，紅燈長亮時拿走鐵板，道閘自動下落則產品正常。
2.地感線圈布線時，將地切一10CM深，2X0.8M的方形巢，四個角切成45度斜角（如右圖示），將地感線圈（1平方毫米）一圈圈放入，共放6-8層，線圈每層之間一定要壓緊，線圈內不要有接頭。地感線圈輸出端雙絞至道閘，且距離盡量短，接好后用干水泥將巢封住。注：地感線圈截面積為0.5－1.5平方毫米的高溫銅導線，線截面積的大小對感應強度的影響不是很大。
3.感應線圈繞好通電后線圈會產生低頻振蕩。當有金屬進入線圈時，磁力線受影響磁場減弱被磁電感應器拾取，產生相應動作。感應線圈的感應強度與線圈的匝數和線圈的形狀有很大的關系。線圈匝數太多輸入感抗大，造成開路；匝數太少輸入感抗小，造成短路。這兩種情況會使磁電感應器的工作指示燈快速閃動。一般的匝數是6－8圈。
4.道閘調試時將其”上”與”地”短接，閘桿自動上起，則道閘正常。
5.讀卡器連線用8芯屏蔽線按圖紙接，布線時小心不要將線弄破。
6.控制器電源為直流12V電壓，讀卡器電源為14V電壓，注意不要弄錯。
7.地感線圈裝在道閘下方，道閘到讀卡機距離為3-5米。 |
